GCN之实现论文分类

本次实验的目的是将论文进行分类。提供GCN模型训练，利用已经分好类的训练集将论文分为7类

数据集介绍

选用的是GCN常用的Cora数据集，实验的目标就是通过对构造出来的两层GCN模型进行训练，实现对数据集样本节点的分类

Cora数据集由关于机器学习方面的论文组成。 这些论文分为以下七个类别之一：

1.基于案例

2.遗传算法

3.神经网络

4.概率方法

5.强化学习

6.规则学习

7.理论

这些论文都是经过筛选的，在最终的数据集中，每篇论文引用或被至少一篇其他论文引用。整个语料库中有2708篇论文。在词干堵塞和去除词尾后，只剩下1433个唯一的单词。文档频率小于10的所有单词都被删除。即Cora数据集包含2708个顶点, 5429条边,每个顶点包含1433个特征，共有7个类别。

并且Cora已经把训练集和测试集的数据都划分好了，直接按照文件名读取数据即可，如文件ind.cora.x => 训练实例的特征向量；ind.cora.y => 训练实例的标签，独热编码; ind.cora.tx => 测试实例的特征向量；ind.cora.ty => 测试实例的标签，独热编码

实现流程

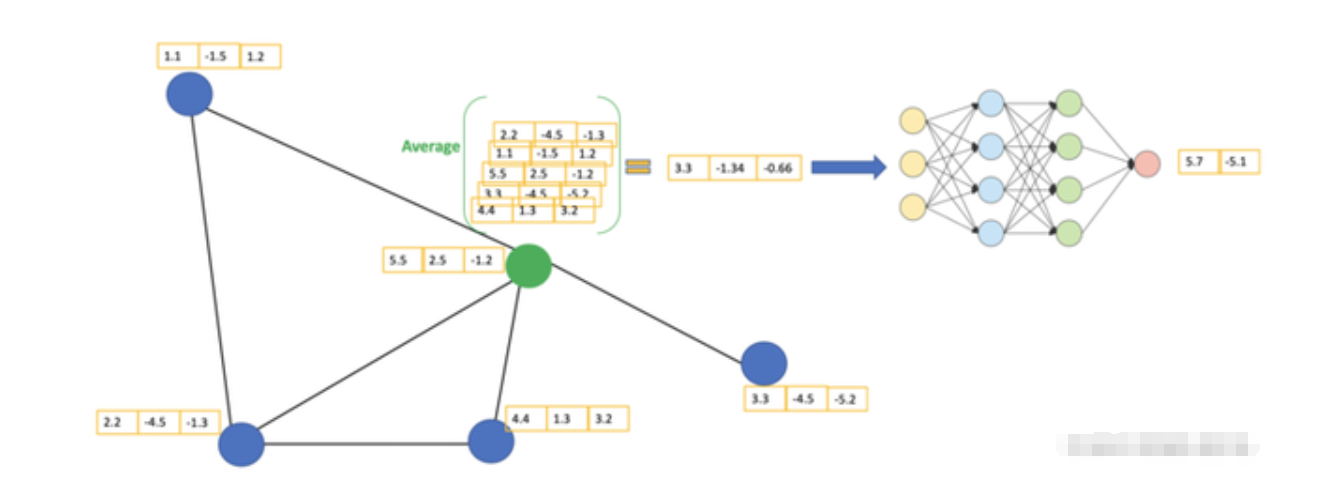

定义了一个无向图$G(V,E)$,V顶点代表论文，任意两个顶点之间的边代表引用关系。首先通过使用NLP嵌入将论文节点转换为向量，获取所有邻居节点以及自身的特征向量然后使用神经网络返回结果向量。

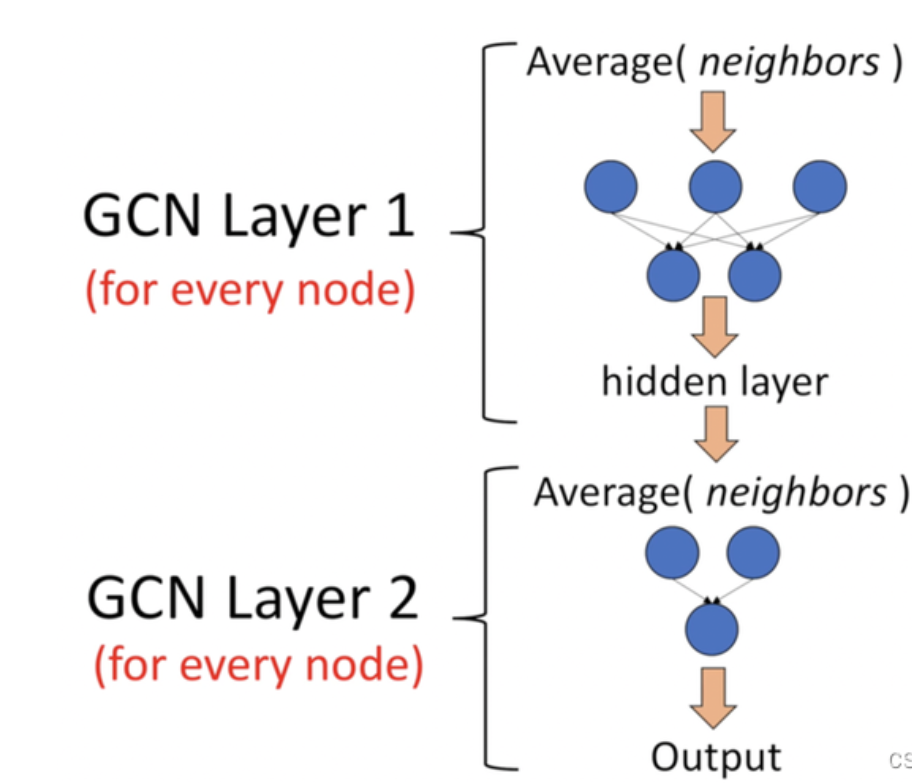

两层GCN的例子如下：

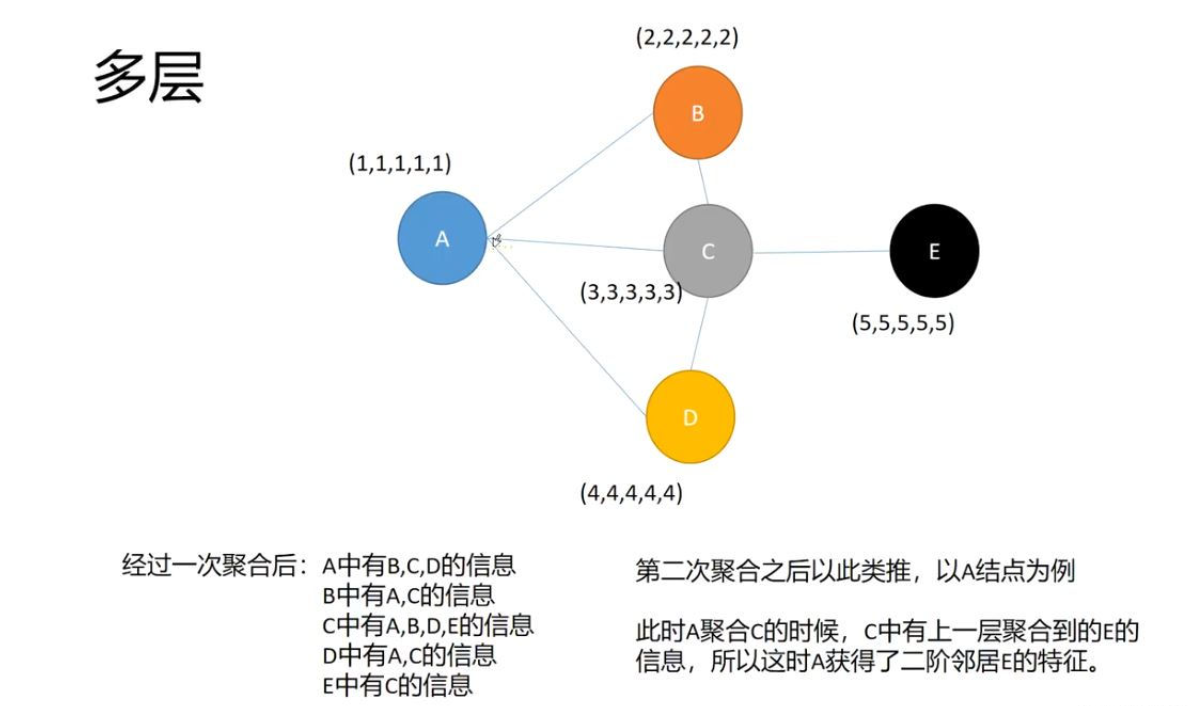

那么两层的GCN就可以在降维的同时，通过层间传播的公式获取到二阶邻居节点的特征：

在节点分类问题中，输入的邻接矩阵和每个节点的特征中，包含了节点自身以及各节点的特征，通过GCN的卷积层实现降维，聚成几类就降成几维

代码实现

导入包

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
import itertools
import os
import os.path as osp
import pickle
import urllib
from collections import namedtuple
import warnings
warnings.filterwarnings("ignore")
import numpy as np
import scipy.sparse as sp
import torch
import torch.nn as nn
import torch.nn.functional as F
import torch.nn.init as init
import torch.optim as optim
import matplotlib.pyplot as plt
%matplotlib inline

数据准备

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
Data = namedtuple('Data', ['x', 'y', 'adjacency',
                           'train_mask', 'val_mask', 'test_mask'])


def tensor_from_numpy(x, device):
    return torch.from_numpy(x).to(device)


class CoraData(object):
    filenames = ["ind.cora.{}".format(name) for name in
                 ['x', 'tx', 'allx', 'y', 'ty', 'ally', 'graph', 'test.index']] #训练集和测试集文件名

    def __init__(self, data_root="data", rebuild=False):
        """Cora数据，包括数据下载，处理，加载等功能
        当数据的缓存文件存在时，将使用缓存文件，否则将下载、进行处理，并缓存到磁盘
        处理之后的数据可以通过属性 .data 获得，它将返回一个数据对象，包括如下几部分：
            * x: 节点的特征，维度为 2708 * 1433，类型为 np.ndarray
            * y: 节点的标签，总共包括7个类别，类型为 np.ndarray
            * adjacency: 邻接矩阵，维度为 2708 * 2708，类型为 scipy.sparse.coo.coo_matrix
            * train_mask: 训练集掩码向量，维度为 2708，当节点属于训练集时，相应位置为True，否则False
            * val_mask: 验证集掩码向量，维度为 2708，当节点属于验证集时，相应位置为True，否则False
            * test_mask: 测试集掩码向量，维度为 2708，当节点属于测试集时，相应位置为True，否则False
        Args:
        -------
            data_root: string, optional
                存放数据的目录，原始数据路径: ../data/cora
                缓存数据路径: {data_root}/ch5_cached.pkl
            rebuild: boolean, optional
                是否需要重新构建数据集，当设为True时，如果存在缓存数据也会重建数据
        """
        self.data_root = data_root #数据存放的路径
        save_file = osp.join(self.data_root, "ch5_cached.pkl")#缓存文件路径
        if osp.exists(save_file) and not rebuild:
            print("Using Cached file: {}".format(save_file))
            self._data = pickle.load(open(save_file, "rb"))
        else:
            self._data = self.process_data()
            with open(save_file, "wb") as f:
                pickle.dump(self.data, f)
            print("Cached file: {}".format(save_file))

    @property
    def data(self):
        """返回Data数据对象，包括x, y, adjacency, train_mask, val_mask, test_mask"""
        return self._data

    def process_data(self):
        """
        处理数据，得到节点特征和标签，邻接矩阵，训练集、验证集以及测试集
        引用自：https://github.com/rusty1s/pytorch_geometric
        """
        print("Process data ...")
        _, tx, allx, y, ty, ally, graph, test_index = [self.read_data(
            osp.join(self.data_root, name)) for name in self.filenames]
        train_index = np.arange(y.shape[0])
        val_index = np.arange(y.shape[0], y.shape[0] + 500)
        sorted_test_index = sorted(test_index)

        x = np.concatenate((allx, tx), axis=0)                #节点特征
        y = np.concatenate((ally, ty), axis=0).argmax(axis=1) #标签

        x[test_index] = x[sorted_test_index]
        y[test_index] = y[sorted_test_index]
        num_nodes = x.shape[0]

        train_mask = np.zeros(num_nodes, dtype=np.bool) #训练集
        val_mask = np.zeros(num_nodes, dtype=np.bool)   #验证集
        test_mask = np.zeros(num_nodes, dtype=np.bool)  #测试集
        train_mask[train_index] = True
        val_mask[val_index] = True
        test_mask[test_index] = True


        """"构建邻接矩阵"""
        adjacency = self.build_adjacency(graph)
        print("Node's feature shape: ", x.shape)
        print("Node's label shape: ", y.shape)
        print("Adjacency's shape: ", adjacency.shape)
        print("Number of training nodes: ", train_mask.sum())
        print("Number of validation nodes: ", val_mask.sum())
        print("Number of test nodes: ", test_mask.sum())

        return Data(x=x, y=y, adjacency=adjacency,
                    train_mask=train_mask, val_mask=val_mask, test_mask=test_mask)

    @staticmethod
    def build_adjacency(adj_dict):
        """根据邻接表创建邻接矩阵"""
        edge_index = []
        num_nodes = len(adj_dict)
        for src, dst in adj_dict.items():
            edge_index.extend([src, v] for v in dst)
            edge_index.extend([v, src] for v in dst)
        # 去除重复的边
        edge_index = list(k for k, _ in itertools.groupby(sorted(edge_index)))
        edge_index = np.asarray(edge_index)
        adjacency = sp.coo_matrix((np.ones(len(edge_index)),
                                   (edge_index[:, 0], edge_index[:, 1])),
                    shape=(num_nodes, num_nodes), dtype="float32")
        return adjacency

    @staticmethod
    def read_data(path):
        """使用不同的方式读取原始数据以进一步处理"""
        name = osp.basename(path)
        if name == "ind.cora.test.index":
            out = np.genfromtxt(path, dtype="int64")
            return out
        else:
            out = pickle.load(open(path, "rb"), encoding="latin1")
            out = out.toarray() if hasattr(out, "toarray") else out
            return out

    @staticmethod
    def normalization(adjacency):  #zeng
        """计算 H=D^-0.5 * (A+I) * D^-0.5"""
        adjacency += sp.eye(adjacency.shape[0])    # 增加自连接
        degree = np.array(adjacency.sum(1))
        d_hat = sp.diags(np.power(degree, -0.5).flatten())
        return d_hat.dot(adjacency).dot(d_hat).tocoo()

图卷积层准备

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
class GraphConvolution(nn.Module):
    def __init__(self, input_dim, output_dim, use_bias=True):
        """图卷积：H*X*\theta
        Args:
        ----------
            input_dim: int
                节点输入特征的维度
            output_dim: int
                输出特征维度
            use_bias : bool, optional
                是否使用偏置
        """
        super(GraphConvolution, self).__init__()
        self.input_dim = input_dim
        self.output_dim = output_dim
        self.use_bias = use_bias
        self.weight = nn.Parameter(torch.Tensor(input_dim, output_dim))#将Tensor类型转换为可训练的parametercan'shu
        if self.use_bias:
            self.bias = nn.Parameter(torch.Tensor(output_dim))
        else:
            self.register_parameter('bias', None)
        self.reset_parameters() #初始化w

    def reset_parameters(self):
        init.kaiming_uniform_(self.weight)
        #init.kaiming_uniform_神经网络权重初始化，神经网络要优化一个非常复杂的非线性模型，而且基本没有全局最优解，
        #初始化在其中扮演着非常重要的作用，尤其在没有BN等技术的早期，它直接影响模型能否收敛。

        if self.use_bias:
            init.zeros_(self.bias)

    def forward(self, adjacency, input_feature):
        """邻接矩阵是稀疏矩阵，因此在计算时使用稀疏矩阵乘法

        Args:
        -------
            adjacency: torch.sparse.FloatTensor
                邻接矩阵
            input_feature: torch.Tensor
                输入特征
        """
        support = torch.mm(input_feature, self.weight)
        output = torch.sparse.mm(adjacency, support)
        if self.use_bias:
            output += self.bias
        return output

    def __repr__(self):
        return self.__class__.__name__ + ' (' \
            + str(self.input_dim) + ' -> ' \
            + str(self.output_dim) + ')'

GCN模型定义

定义一个两层的GCN卷积模型，其中输入的维度为1433，隐藏层维度设为16，最后一层GCN将输出维度变为类别数7，激活函数使用的是ReLU。

1
2
3
4
5
6
7
8
9
10
11
12
13
class GcnNet(nn.Module):
    """
    定义一个包含两层GraphConvolution的模型
    """
    def __init__(self, input_dim=1433):
        super(GcnNet, self).__init__()
        self.gcn1 = GraphConvolution(input_dim, 16)
        self.gcn2 = GraphConvolution(16, 7)

    def forward(self, adjacency, feature):
        h = F.relu(self.gcn1(adjacency, feature))
        logits = self.gcn2(adjacency, h)
        return logits

模型训练

超参数定义

1
2
3
4
LEARNING_RATE = 0.1 #学习率 学习率过小→ →→收敛过慢，学习率过大→ →→错过局部最优；
WEIGHT_DACAY = 5e-4 #正则化系数 weight_dacay，解决过拟合问题
EPOCHS = 200        #完整遍历训练集的次数
DEVICE = "cuda" if torch.cuda.is_available() else "cpu" #指定设备，如果当前显卡忙于其他工作，可以设置为 DEVICE = "cpu"，使用cpu运行

由于最开始不知道边的权重，需要通过模型训练出来合适的权重，即W

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
# 加载数据，并转换为torch.Tensor
dataset = CoraData().data
node_feature = dataset.x / dataset.x.sum(1, keepdims=True)  # 归一化数据，使得每一行和为1
tensor_x = tensor_from_numpy(node_feature, DEVICE)
tensor_y = tensor_from_numpy(dataset.y, DEVICE)
tensor_train_mask = tensor_from_numpy(dataset.train_mask, DEVICE)
tensor_val_mask = tensor_from_numpy(dataset.val_mask, DEVICE)
tensor_test_mask = tensor_from_numpy(dataset.test_mask, DEVICE)
normalize_adjacency = CoraData.normalization(dataset.adjacency)   # 规范化邻接矩阵

num_nodes, input_dim = node_feature.shape
indices = torch.from_numpy(np.asarray([normalize_adjacency.row,
                                       normalize_adjacency.col]).astype('int64')).long()
values = torch.from_numpy(normalize_adjacency.data.astype(np.float32))
tensor_adjacency = torch.sparse.FloatTensor(indices, values,
                                            (num_nodes, num_nodes)).to(DEVICE)

定义模型

1
2
3
4
5
6
# 模型定义：Model, Loss, Optimizer
model = GcnNet(input_dim).to(DEVICE)
criterion = nn.CrossEntropyLoss().to(DEVICE) #nn.CrossEntropyLoss()函数计算交叉熵损失
optimizer = optim.Adam(model.parameters(),
                       lr=LEARNING_RATE,
                       weight_decay=WEIGHT_DACAY)

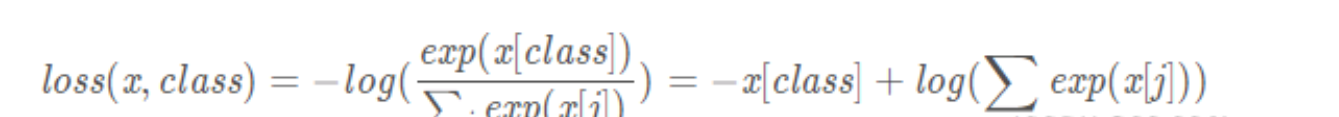

在训练过程中通过nn.CrossEntropyLoss()函数计算交叉熵损失

定义训练和测试函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
# 训练主体函数
def train():
    loss_history = []
    val_acc_history = []
    model.train()
    train_y = tensor_y[tensor_train_mask]

    for epoch in range(EPOCHS):
        # 共进行200次训练
        logits = model(tensor_adjacency, tensor_x)  # 前向传播
        #其中logits是模型输出，tensor_adjacency, tensor_x分别是邻接矩阵和节点特征。

        train_mask_logits = logits[tensor_train_mask]   # 只选择训练节点进行监督
        loss = criterion(train_mask_logits, train_y)    # 计算损失值，目的是优化模型，获得更科学的权重W
        optimizer.zero_grad()
        loss.backward()     # 反向传播计算参数的梯度
        optimizer.step()    # 使用优化方法进行梯度更新
        train_acc, _, _ = test(tensor_train_mask)     # 计算当前模型训练集上的准确率
        val_acc, _, _ = test(tensor_val_mask)     # 计算当前模型在验证集上的准确率

        # 记录训练过程中损失值和准确率的变化，用于画图
        loss_history.append(loss.item())
        val_acc_history.append(val_acc.item())
        print("Epoch {:03d}: Loss {:.4f}, TrainAcc {:.4}, ValAcc {:.4f}".format(
            epoch, loss.item(), train_acc.item(), val_acc.item()))

    return loss_history, val_acc_history


# 测试函数
def test(mask):
    model.eval()  # 表示将模型转变为evaluation（测试）模式，这样就可以排除BN和Dropout对测试的干扰

    with torch.no_grad():  # 显著减少显存占用
        logits = model(tensor_adjacency, tensor_x) #(N,16)->(N,7) N节点数
        test_mask_logits = logits[mask]  # 矩阵形状和mask一样

        predict_y = test_mask_logits.max(1)[1]  # 返回每一行的最大值中索引（返回最大元素在各行的列索引）
        accuarcy = torch.eq(predict_y, tensor_y[mask]).float().mean()
    return accuarcy, test_mask_logits.cpu().numpy(), tensor_y[mask].cpu().numpy()

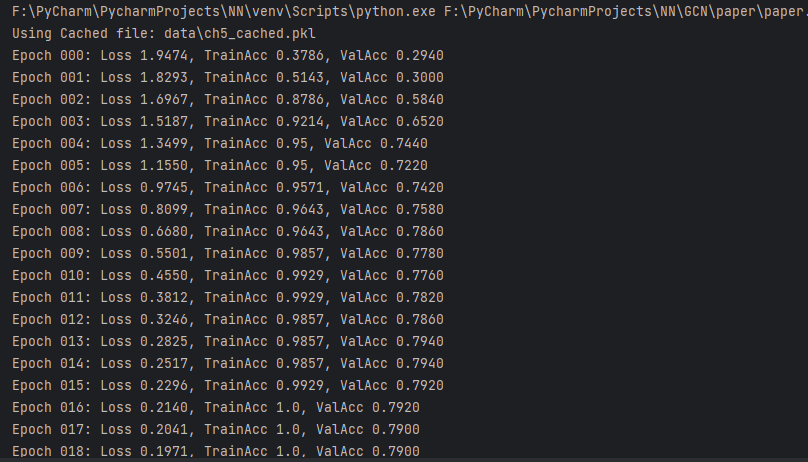

使用上面代码进行模型训练，并对其进行日志输出

1
2
3
loss, val_acc = train()
test_acc, test_logits, test_label = test(tensor_test_mask)
print("Test accuarcy: ", test_acc.item())#item()返回的是一个浮点型数据，测试集准确率

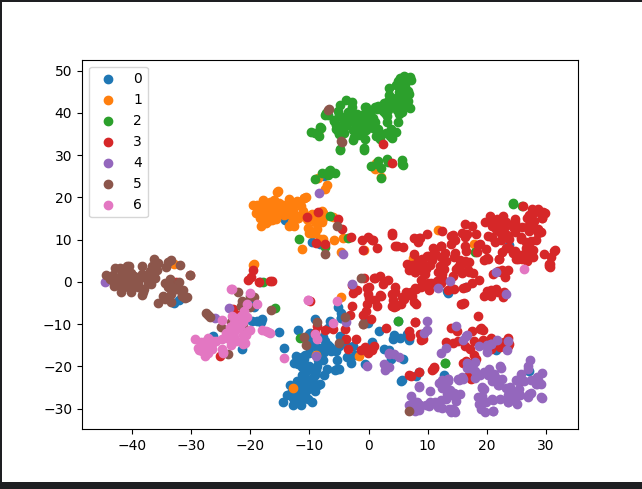

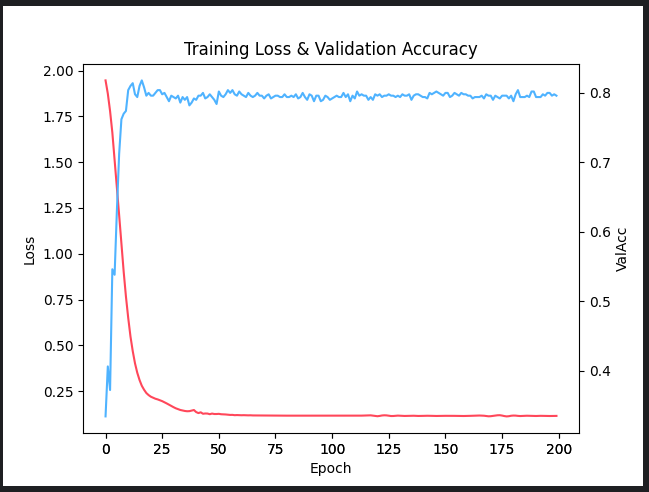

可视化

损失函数用来测度模型的输出值和真实因变量之间的差异

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
def plot_loss_with_acc(loss_history, val_acc_history):
    fig = plt.figure()
    # 坐标系ax1画曲线1
    ax1 = fig.add_subplot(111)  # 指的是将plot界面分成1行1列，此子图占据从左到右从上到下的1位置
    ax1.plot(range(len(loss_history)), loss_history,
             c=np.array([255, 71, 90]) / 255.)  # c为颜色
    plt.ylabel('Loss')

    # 坐标系ax2画曲线2
    ax2 = fig.add_subplot(111, sharex=ax1, frameon=False)  # 其本质就是添加坐标系，设置共享ax1的x轴，ax2背景透明
    ax2.plot(range(len(val_acc_history)), val_acc_history,
             c=np.array([79, 179, 255]) / 255.)
    ax2.yaxis.tick_right()  # 开启右边的y坐标

    ax2.yaxis.set_label_position("right")
    plt.ylabel('ValAcc')

    plt.xlabel('Epoch')
    plt.title('Training Loss & Validation Accuracy')
    plt.show()

plot_loss_with_acc(loss, val_acc)

运行结果如下

红线代表的损失值随着训练次数的增加越来越小，蓝线代表的模型准确率越来越高

将最后一层得到的输出进行TSNE降维，将多维数据映射到人类观察的多个维度中，得到如下图的分类结果：

1
2
3
4
5
6
7
8
9
from sklearn.manifold import TSNE
tsne = TSNE()
out = tsne.fit_transform(test_logits)
fig = plt.figure()
for i in range(7):
    indices = test_label == i
    x, y = out[indices].T
    plt.scatter(x, y, label=str(i))
plt.legend()

绘制测试数据的TSNE降维图

可以看到成功将论文集划分为鲜明的7类

打赏
  • 版权声明： 本博客所有文章除特别声明外，著作权归作者所有。转载请注明出处！
  • Copyrights © 2021-2024 John Doe
  • 访问人数: | 浏览次数:

让我给大家分享喜悦吧！

微信
