ODATA用法小记

---

简介

---

开放数据协议（Open Data Protocol，简称OData）是一种描述如何创建和访问Restful服务的OASIS标准。该标准由微软发起 ,前三个版本1.0、2.0、3.0都是微软开放标准，遵循微软开放规范承诺书（Microsoft Open Specification Promise).第四个版本4.0于2014年3月17日在OASIS投票通过成为开放工业标准 .

对于使用OData的开发人员而言，可以将OData服务简化理解为一个URI(Uniform Resource Identifier)统一资源标识符，它是一种满足RESTful设计风格的Web服务有关OData的的协议的详细介绍，可以访问www.odata.org

组成

---

ODATA由“格式”和“协议”这两部分组成。格式定义了如何描述数据，协议定义了如何操作数据，所以我们可以及那个ODATA理解为接口协议，因为它规定了数据格式和数据操作标准。

通用格式定义语言(CSDL)

OData服务的数据模型是通过EDM（实体数据模型）来定义的。通用格式定义语言（Common Schema Definition Language (CSDL)）定义了OData服务的EDM模型的一种XML格式的表现形式。

它的内容包括：

• CSDL的命名空间
• 实体模型的封装
• 实体模型的普通特性
• 具体的XML元素和属性介绍

核心协议及URL规范

核心协议主要定义了开放数据协议的核心语义和行为。它们包括：

• 数据模型
• 服务模型
• 协议和模型的版本管理
• 拓展性
• 数据格式
• HTTP头
• HTTP状态码
• 上下文URL（context URL）
• 数据请求和响应
• 安全性
• 一致性（Conformance）

URL规范主要定义了一系列推荐（非强制）采用的构建用于访问OData服务中的数据和模型的URL的规则。它们包括：

• URL的组成部分
• 服务的根URL
• 资源路径
• 查询语句

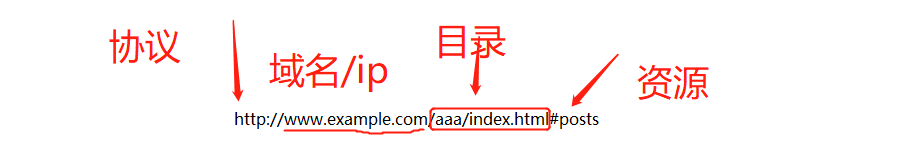

URL的形式如下:

可以知道，通过OData这种方式，我们可以将一个数据源、服务发布成一个public的URI，因此对于服务的使用者（Consumer）而言, 其并不需要关系OData背后的具体开发语言或技术，其只需要满足HTTP通信协议即可。

服务结构

OData的服务结构包括：

1）服务文档（Service Document）：描述了OData Service中可用的数据的概览信息,也即OData中所含的Entity Set信息。

2）服务元结构文档（Service Metadata Document）：在元结构文档中，描述了OData服务中的数据类型及其相关的属性，也即Entity Type和Property。

在以上两种文档中包含了：

1. 实体集合（Entity Set）：等同于RSS中的Feed节点，是某一种信息的集合

2. 实体（Entity）：等同于RSS中的Entry节点，描述了具体某一条目信息的内容

3. 实体类型（Entity Type）：表明实体的类型，每一个实体都对应一个Entity Type

4. 属性（Property）: 实体具体的属性

5. 导航属性（Navigation Property）：用于描述层级关系，例如Category - Sub-category这种关系

6. 关联（Association）：描述关联关系

示例访问ODATA文件:

# 访问OData的Service Document：

https://services.odata.org/V3/Northwind/Northwind.svc/

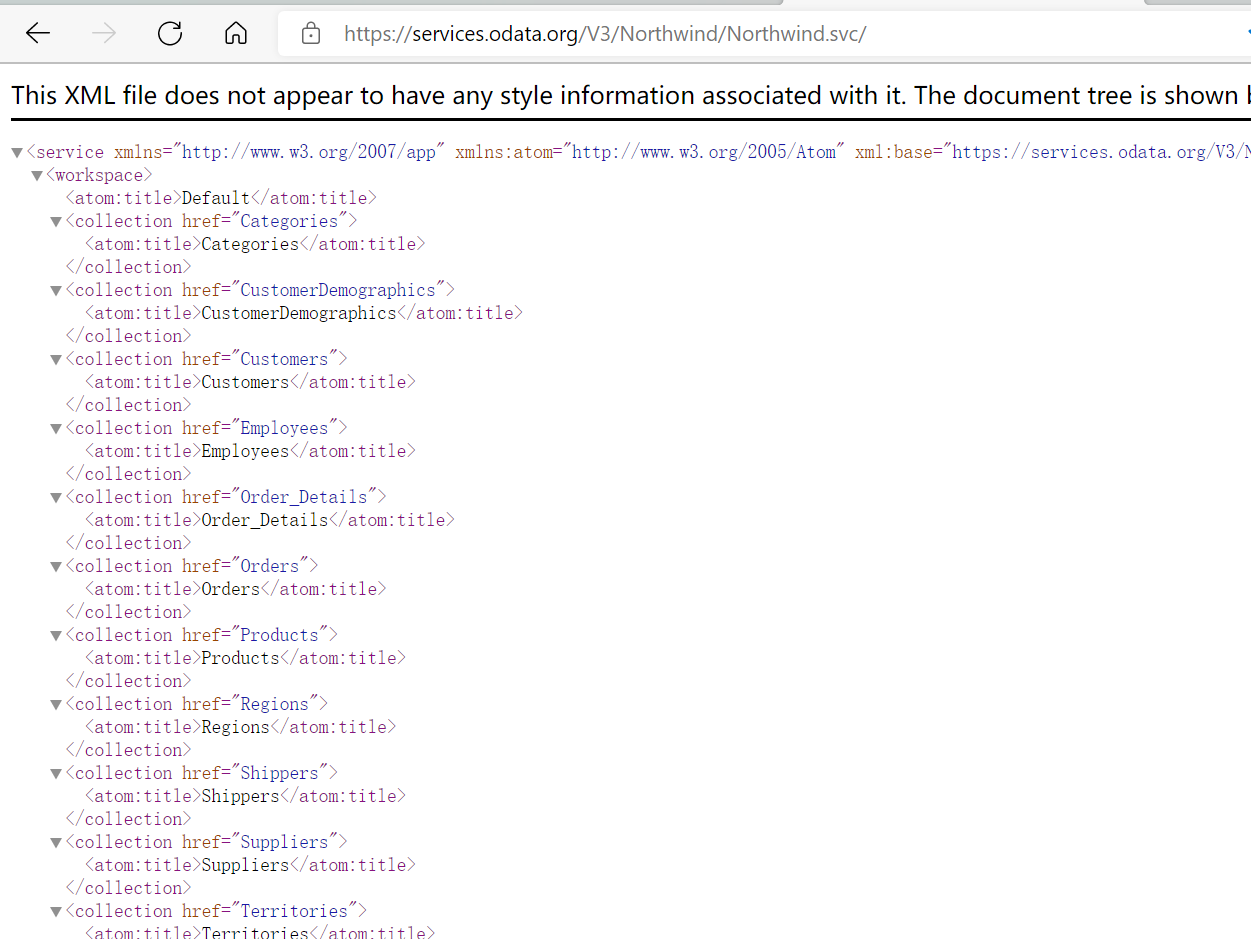

在OData的service document中可以看到所有的Entity Set

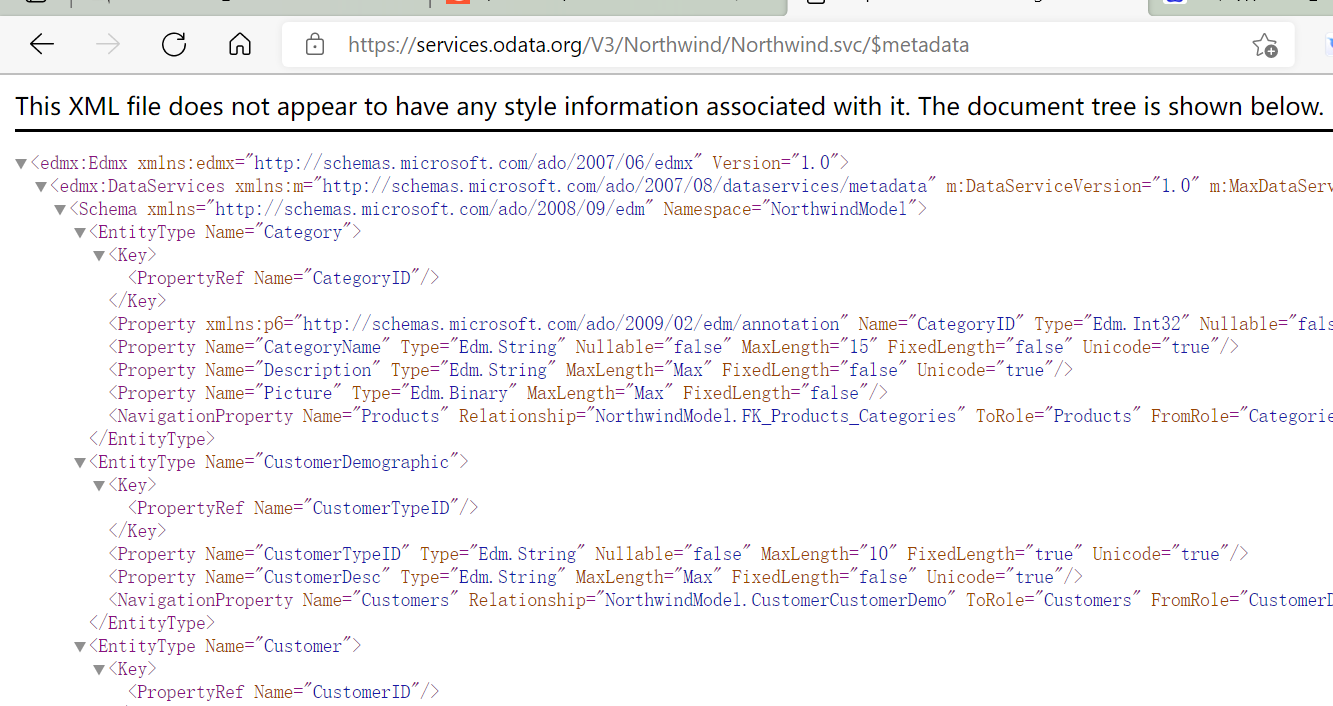

#访问ODATA的Medata Document:

https://services.odata.org/V3/Northwind/Northwind.svc/$metadata

在OData的metadata document中可找到Entity Type和Property

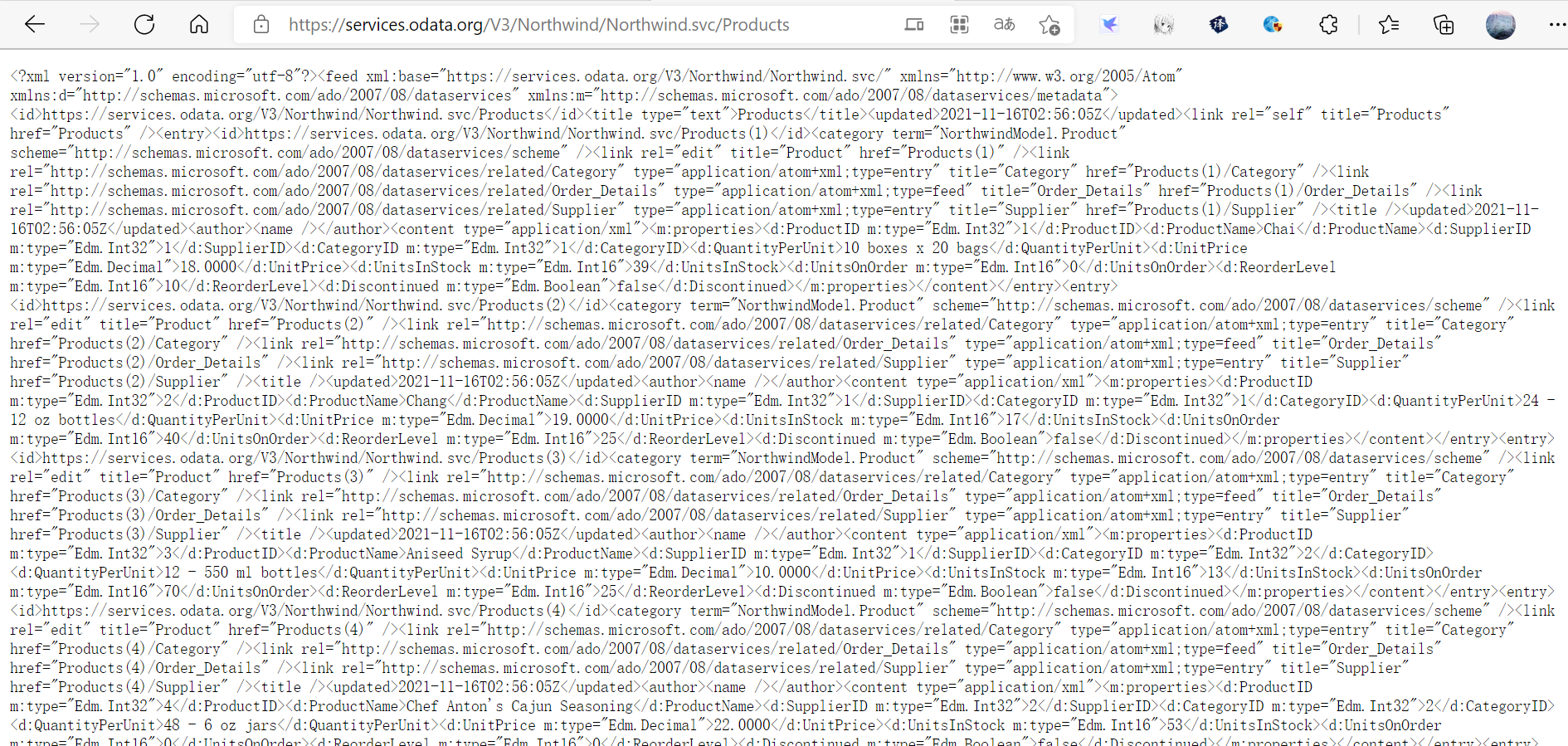

# 访问OData中具体的某一个Entity Set实体集合：

https://services.odata.org/V3/Northwind/Northwind.svc/Products

Products为实体集合名称，前面的为网站根目录

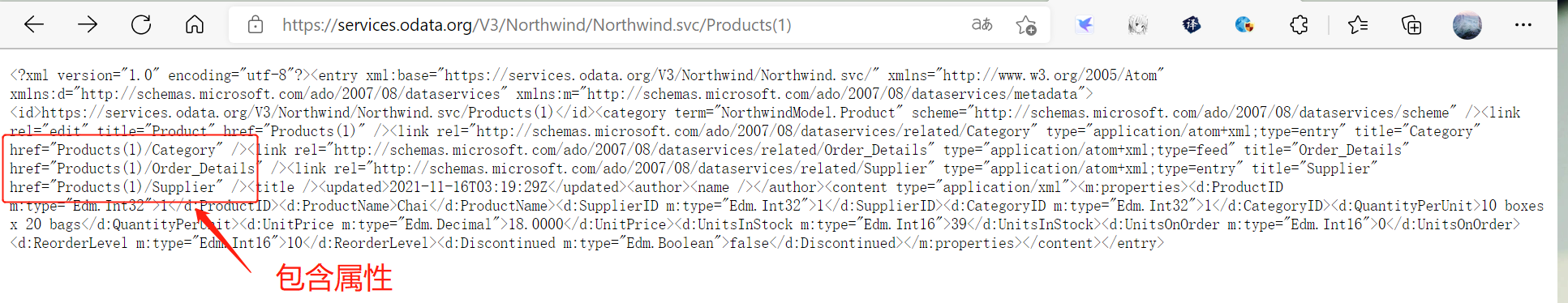

# 访问OData中具体的某一个Entiry实体:

https://services.odata.org/V3/Northwind/Northwind.svc/Product(1)

OData采用圆括号作为表示单独实体的键值的字段（key segment）

# 访问OData服务中，某一Entity实体的属性：

https://services.odata.org/V3/Northwind/Northwind.svc/Product(1)/productID

product(1)为实体，productID为 实体中的某一属性

如果想查看某一具体的实体，则直接在OData Service Document的URL后直接append上具体的实体名称即可，例如上例中的实体集合Customers；在实体集合中，每一条entry也即对应着一条数据的Entity。

#访问Odata服务中，某一属性的原始值:

https://services.odata.org/V3/Northwind/Northwind.svc/product(1)/productID/$value

ODATA常用操作

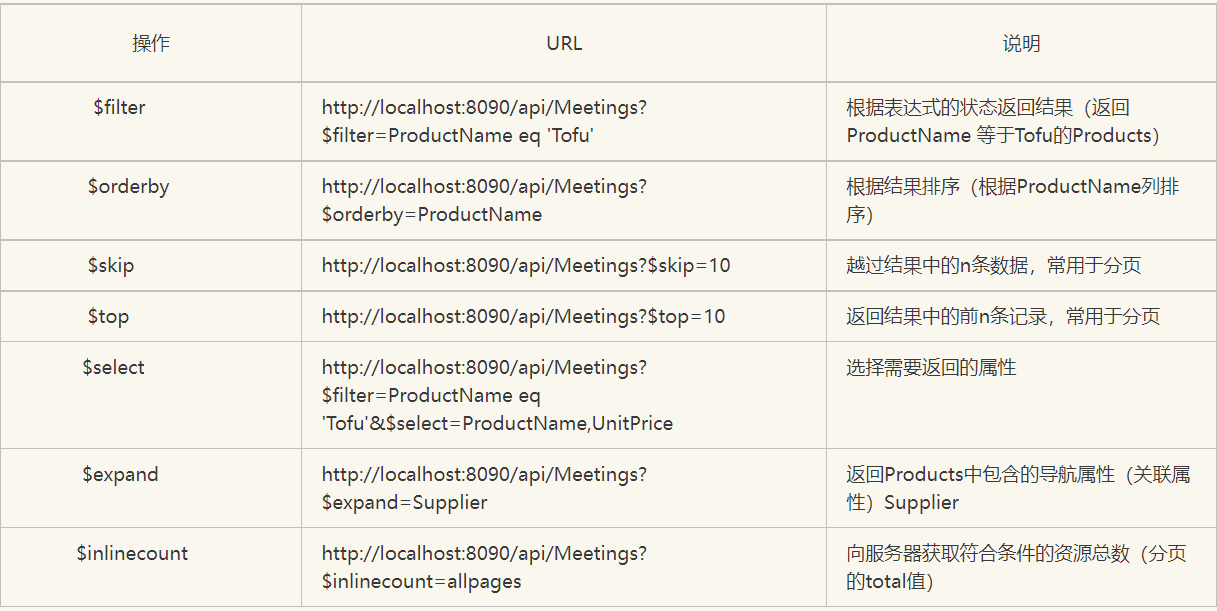

下表列举了一些常用的Odata操作:

查询语句

选择查询($select)

$select用于选择实体的哪些属性被包含在返回的数据中。

查询格式：GET  ~/实体类型?$select=实体属性1，实体属性2

示例:

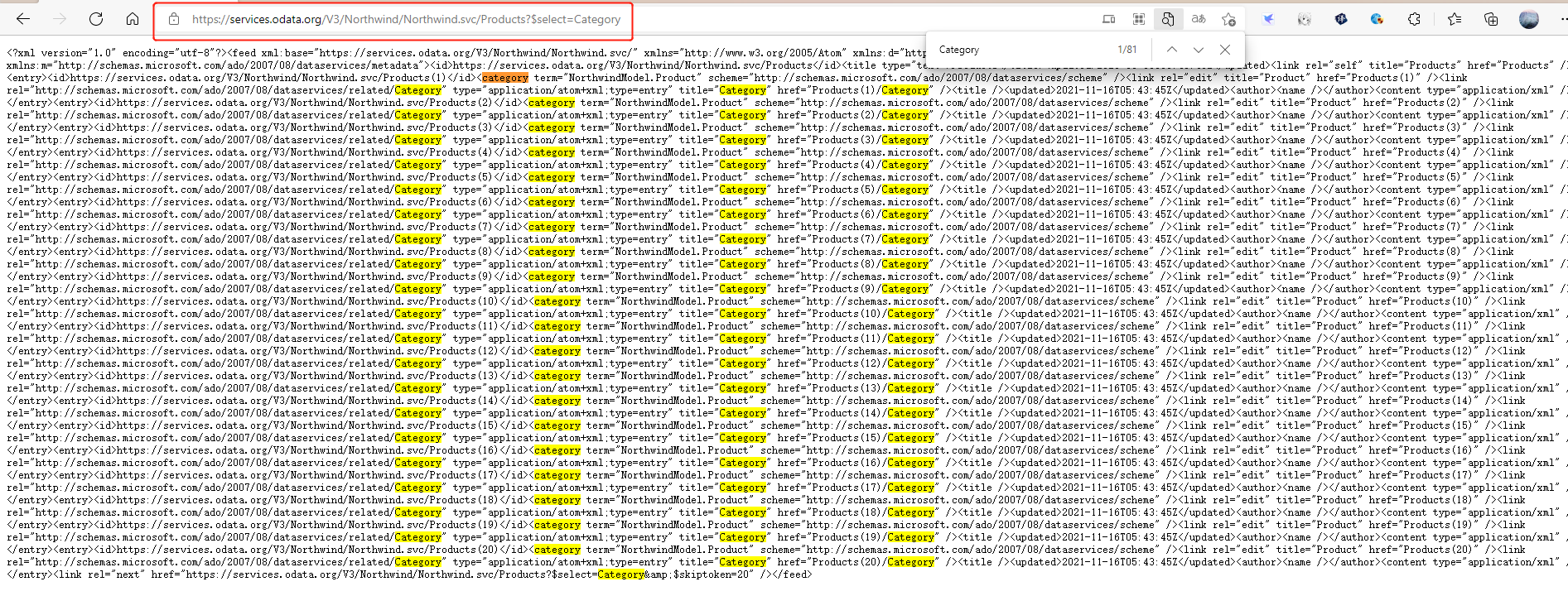

返回Category属性在包含的数据中

https://services.odata.org/V3/Northwind/Northwind.svc/Products?$select=Category

展开查询($expand)

$expand的查询帮助将实体类型的导航属性的值加入请求的返回数据中，查询获取实体集合下的其他实体子集。

OData中的实体类型之间有关系（relationship）。比如顾客（Customer）类型可以有一系列的订单（Orders）。这样一来，顾客类型与订单类型相关。顾客类型上可以定义导航属性（navigation property）用于描述这种关系（如上例中Customer类型的Orders属性）。

查询格式: GET ~/实体类型集合?$expand=其他实体类型

示例:

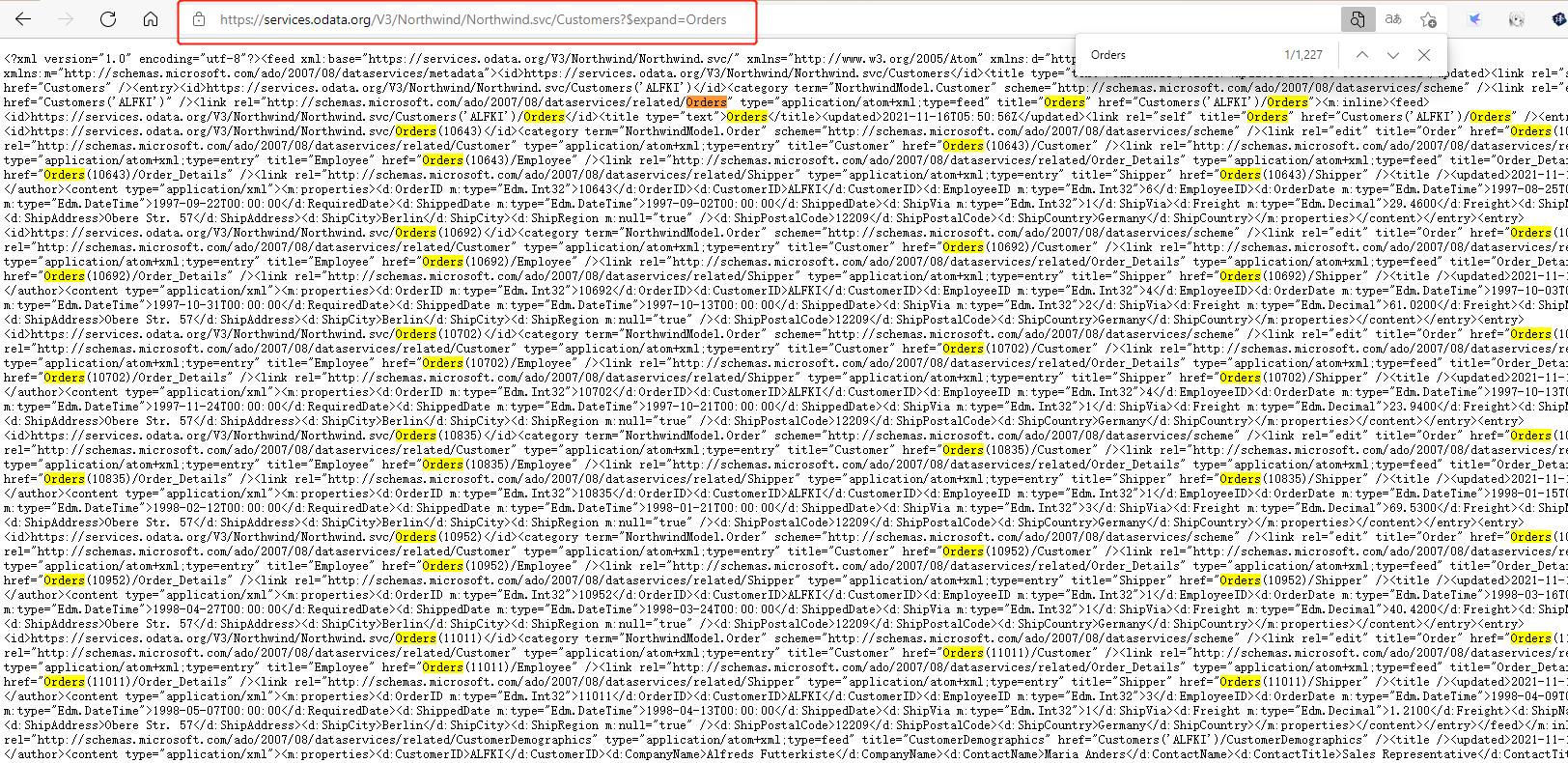

返回Customers类型中Orders的子集

https://services.odata.org/V3/Northwind/Northwind.svc/Customers?$expand=Orders

过滤查询($filter)

OData内置了一系列如上面例子中”gt”的过滤操作符（filter operations）和一些查询函数（query functions）用来支持不同的过滤查询需求。

查询语句: GET ~/实体?$filter=实体属性操作语句

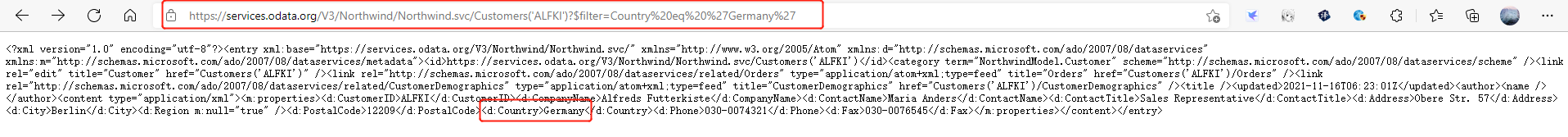

https://services.odata.org/V3/Northwind/Northwind.svc/Customers('ALFKI')?$filter=Country%20eq%20%27Germany%27

返回Customers(‘ALFKI’)中Country属性为Germany的数据

过滤查询设置表达式需要内置过滤操作符

参考文档如下；

OData Version 4.0 Part 1: Protocol Plus Errata 02 (oasis-open.org)

统计总数($count)

$count用来统计实体集合中实体数量

统计命令： https://services.odata.org/V3/Northwind/Northwind.svc/实体集合/$count

https://services.odata.org/V3/Northwind/Northwind.svc/Products/$count

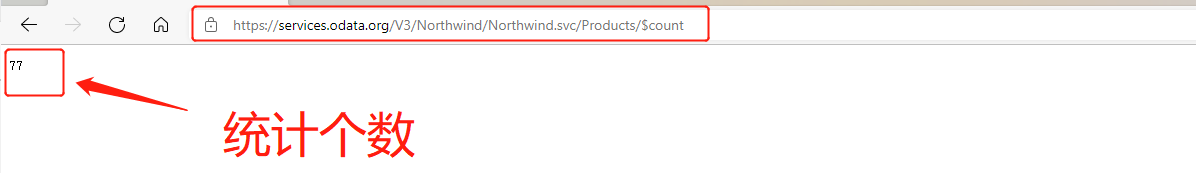

统计Product类型实体的总数为77

限定范围($top和$skip)

$top返回查询结果中的前n条记录，$skip越过查询结果中的n条记录，这两个参数都常用来分页

查询命令 :  https://services.odata.org/V3/Northwind/Northwind.svc/实体集合?$top=n&$skip=n

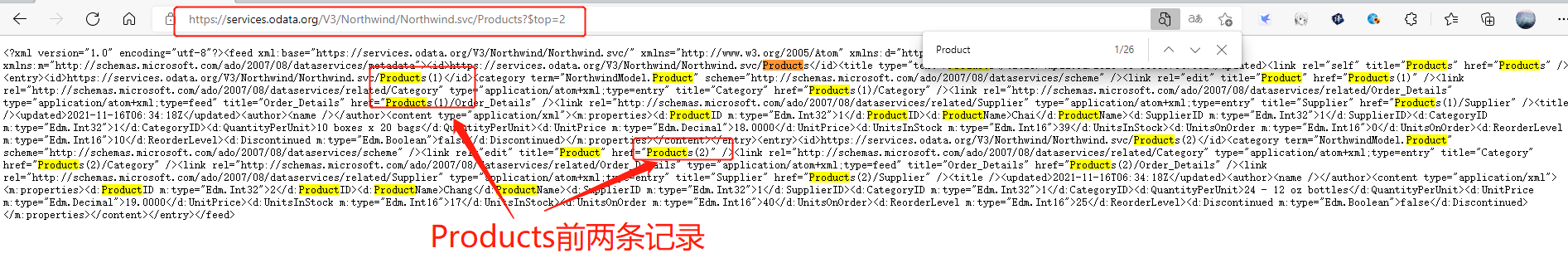

查询Products实体集合前2条记录

https://services.odata.org/V3/Northwind/Northwind.svc/Products?$top=2

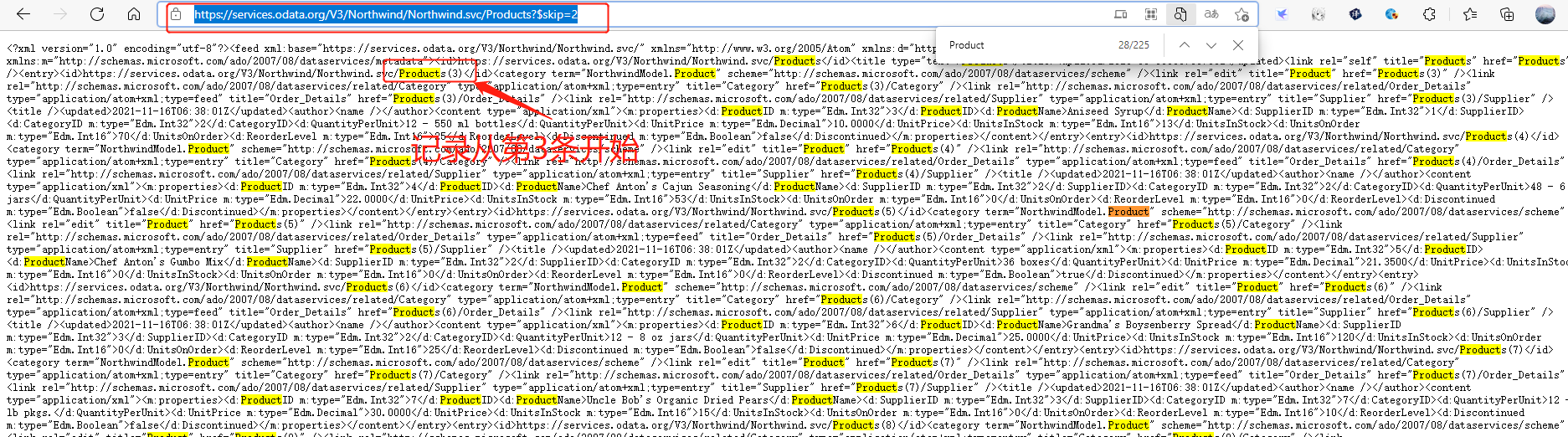

查询Products实体集合中不包含前两条记录

https://services.odata.org/V3/Northwind/Northwind.svc/Products?$skip=2

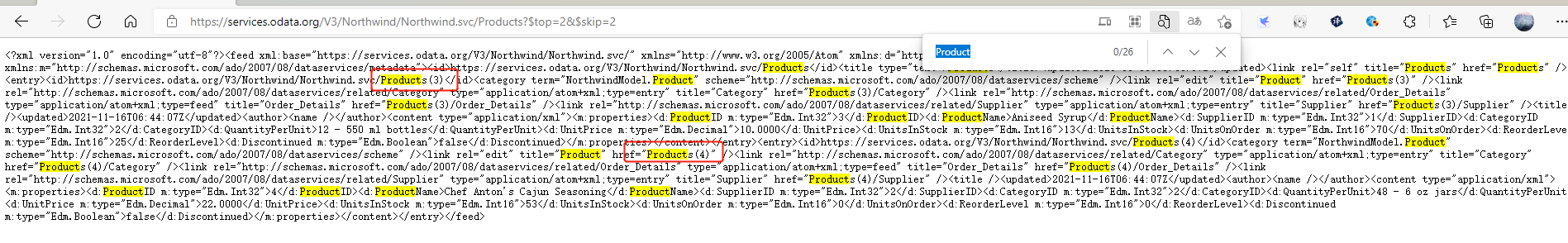

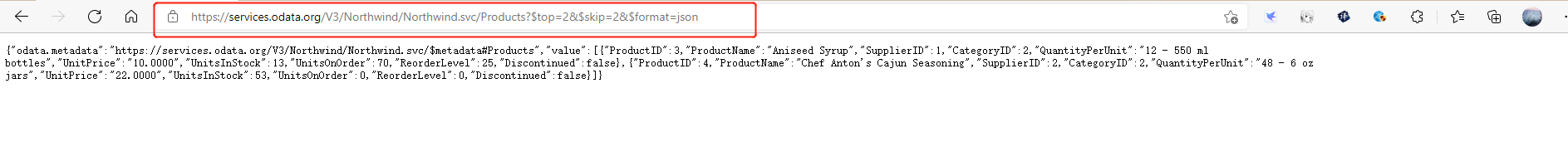

查询获取第3和第4个实体集合的记录

https://services.odata.org/V3/Northwind/Northwind.svc/Products?$top=2&$skip=2

格式化输出($format)

将查询返回的数据JSON格式化。Service document和metadata document只能以XML格式展示

格式化命令:https://services.odata.org/V3/Northwind/Northwind.svc/实体集合?$format=json

将查询结果输出为json格式

排序输出($orderby)

根据结果中的属性字段进行排序(AES升序,DESC降序)

命令:https://services.odata.org/V3/Northwind/Northwind.svc/实体集合?$orderby=实体属性%20desc/aes

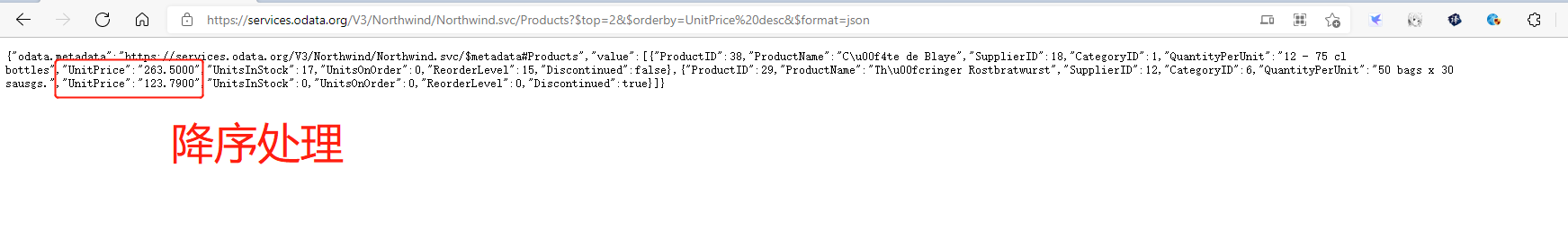

将前两条记录中的UnitPrice属性降序处理

命令:https://services.odata.org/V3/Northwind/Northwind.svc/Products?$top=2&$orderby=UnitPrice%20desc&$format=json

获取资源总数($inlinecount)

分页取数据的时候,同时统计总记录数

命令:https://services.odata.org/V3/Northwind/Northwind.svc/实体集合?$inlinecount=allpages

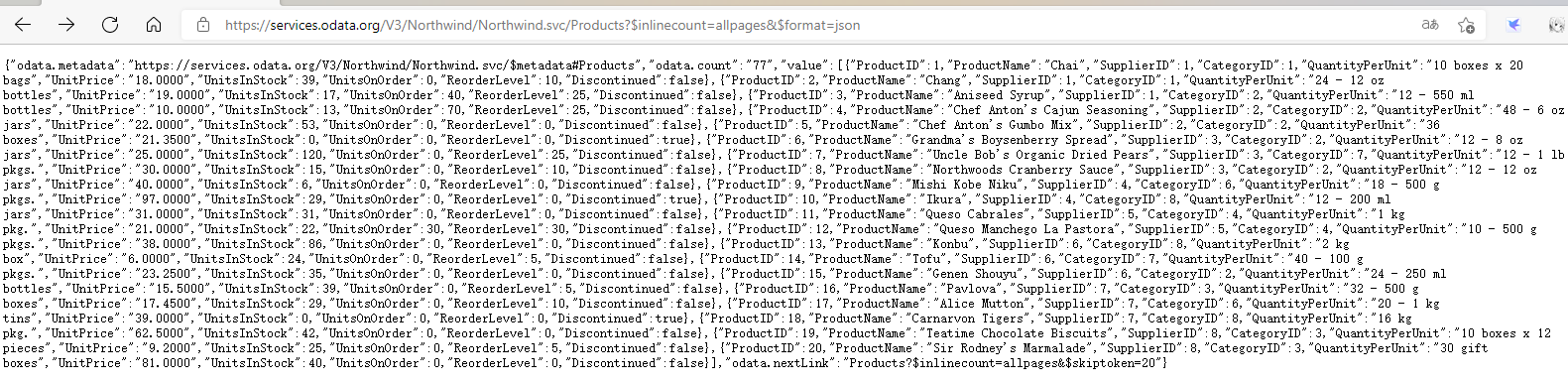

获取Products实体集合中符合条件的资源总数

https://services.odata.org/V3/Northwind/Northwind.svc/Products?$inlinecount=allpages&$format=json
