CFG控制流图提取

这里编写个简单的c语言程序，编译运行
··

#include <stdio.h>

int sub_num(int a, int b) {
    int s;
    s = a + b;
    printf("函数运算结果: %d\n", s);
    return s;
}

int main() {
    int i, m, n;
    int result = 0;

    scanf_s("%d %d",&m,&n);
    printf("输入的数字为:%d %d", m, n);

    //条件语句
    if (m > 10) {
        printf("数字大于10\n");
    }
    else {
        printf("数字小于等于10\n");
    }

    //循环语句
    for (i = 0; i <= 10; i++) {
        result += i;
        i++;
    }
    printf("1 + 2 + ... + 10 = %d\n", result);

    //函数
    result = result + sub_num(m, n);
    printf("最终输出结果: %d\n", result);
    return 0;
}

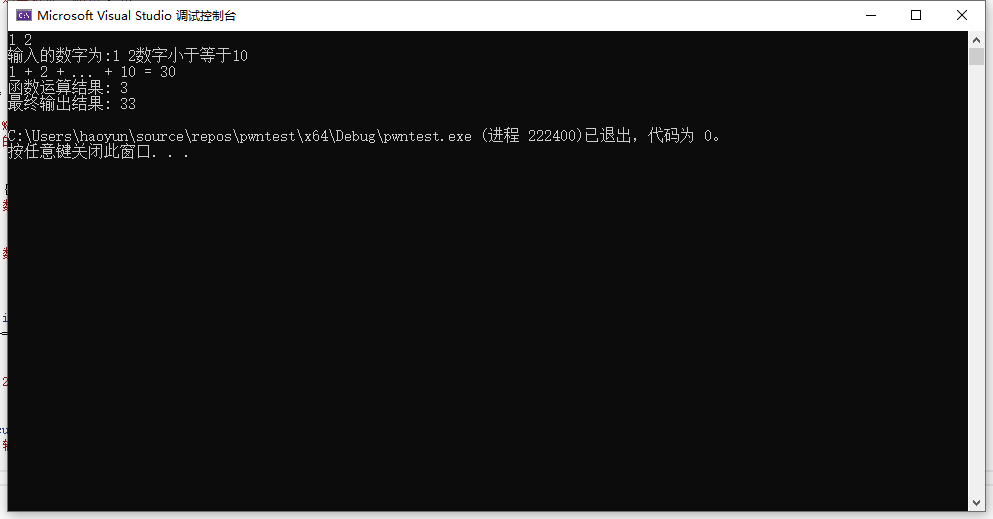

上面的代码中包含一个条件语句、循环语句和函数调用，输出结果如下

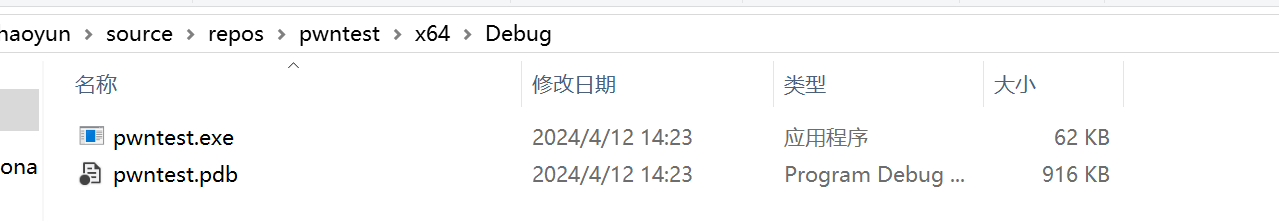

编译生成的文件如下

IDA手动提取CFG

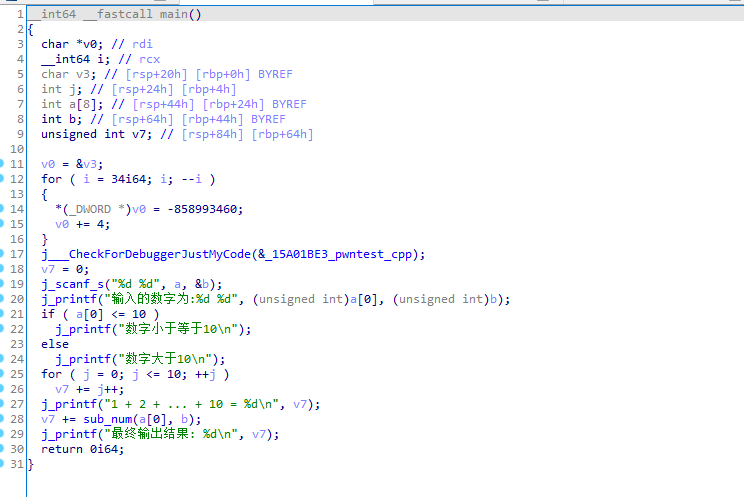

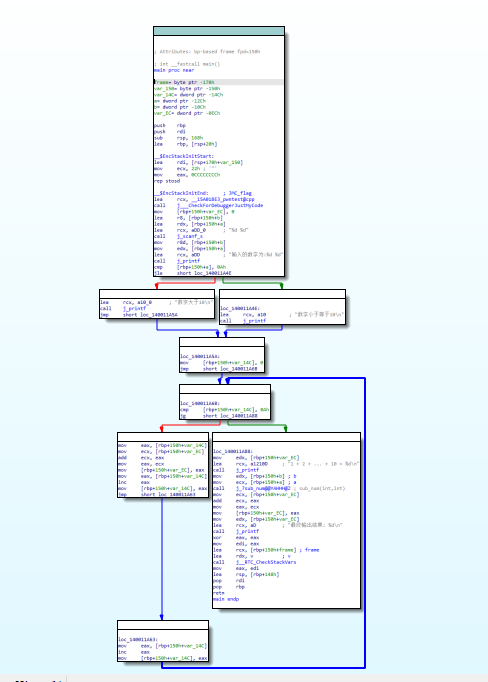

首先打开IDA工具，将编译生成的exe文件拖入其中，可查看程序的控制流图和汇编代码，如下

接下来手动保存CFG函数调用图，在菜单栏中点击“view–>graphs–>Function calls”，查看函数调用图

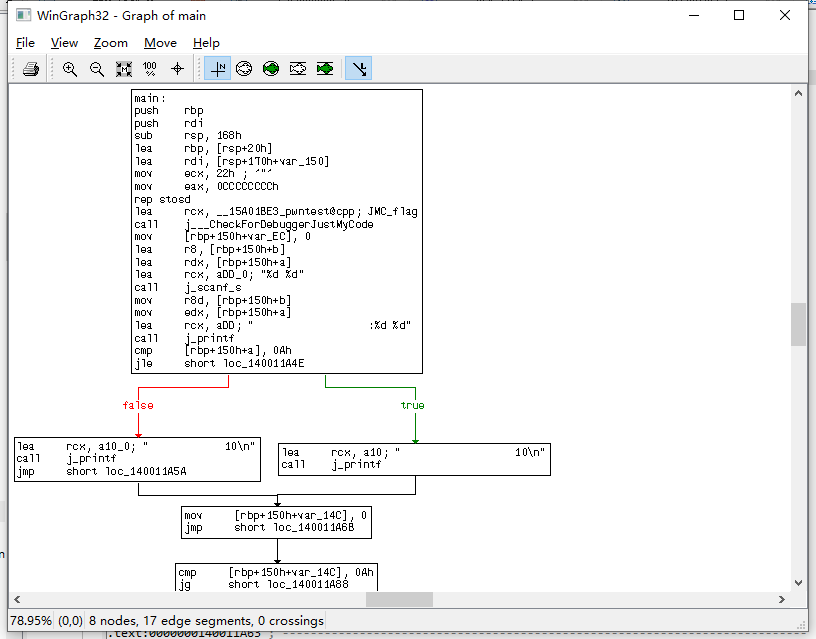

在菜单栏中点击“view–>graphs–>flowt chart”，查看函数流程图，其显示效果与IDA自带的反汇编流程视图相似

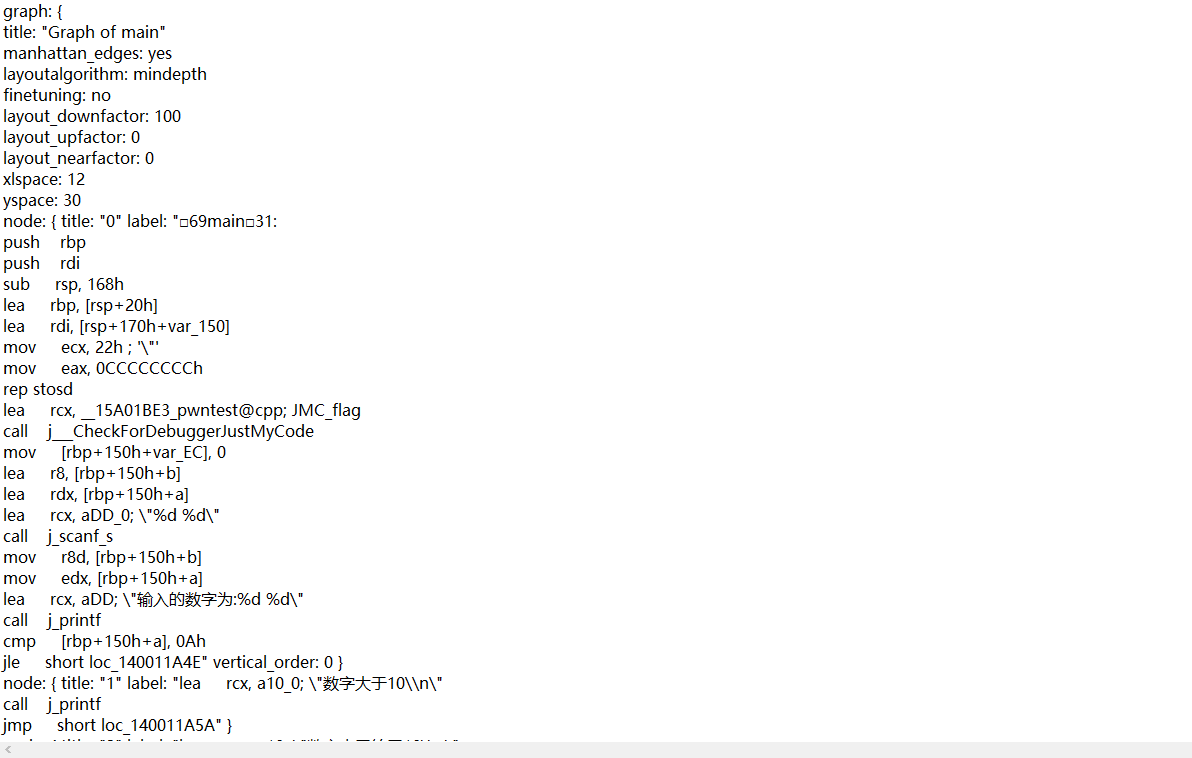

在WinGraph中点击“file–>save as”，将调用关系另存为GDL（graph discription language）文本为test01.gdl，保存的文件如下，其中为节点标题，节点属性和信息

流程调用图转换为图片格式

使用EasyGraph扩展包可以将上面保存的gdl文件转换为DOT图片格式，或者利用GraphViz绘制图片

• 这里在ubuntu上安装Graph:Easy

安装
执行：sudo apt-get install cflow graphviz
安装Graph::Easy
执行：sudo perl -MCPAN -e shell
输入y后即可进入以下界面：
执行：install Graph::Easy
等待片刻

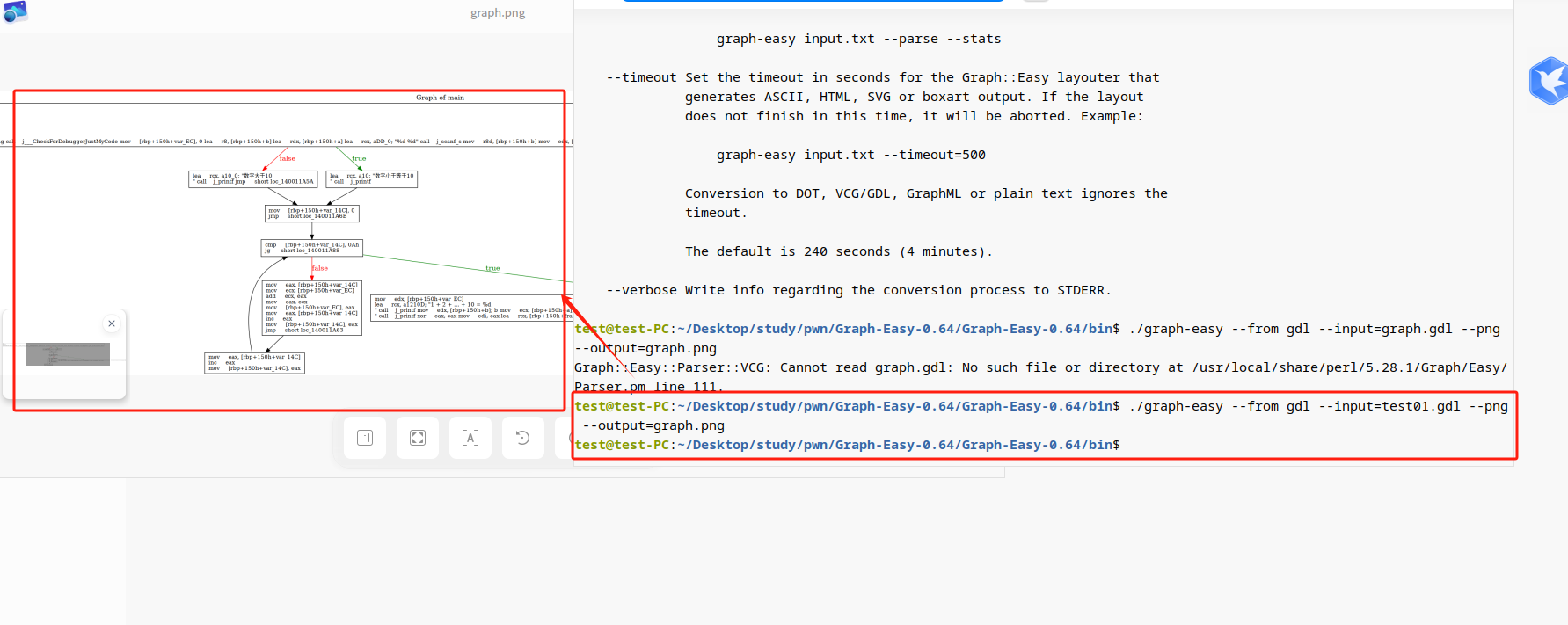

./graph-easy --from gdl --input=test01.gdl --png --output=graph.png
