C语言代码逆向基础–分支结构

C语言中有两种分支结构，if…else…结构和switch…case…default…结构

if/else结构分支

写一个简单的C语言例子，代码如下：

#include<stdio.h>

int main()
{
  int a=0,b=1,c=2;
  if(a>b)
  {
	  printf("%d \r\n",a);
  }
  else if(b<=c)
  {
	  printf("%d \r\n",b);
  }
  else
  {
	  printf("%d \r\n",c);
  }

  return 0;
}

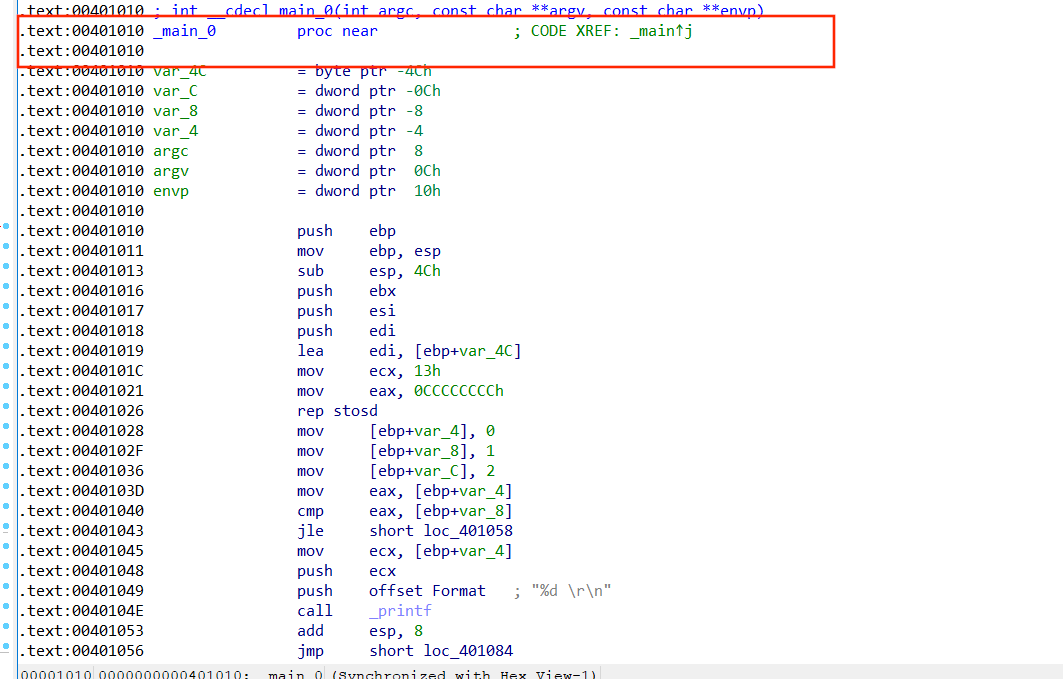

使用VC对其进行编译，使用IDA打开DeBUG文件夹下的可执行文件，IDA自动识别main函数。

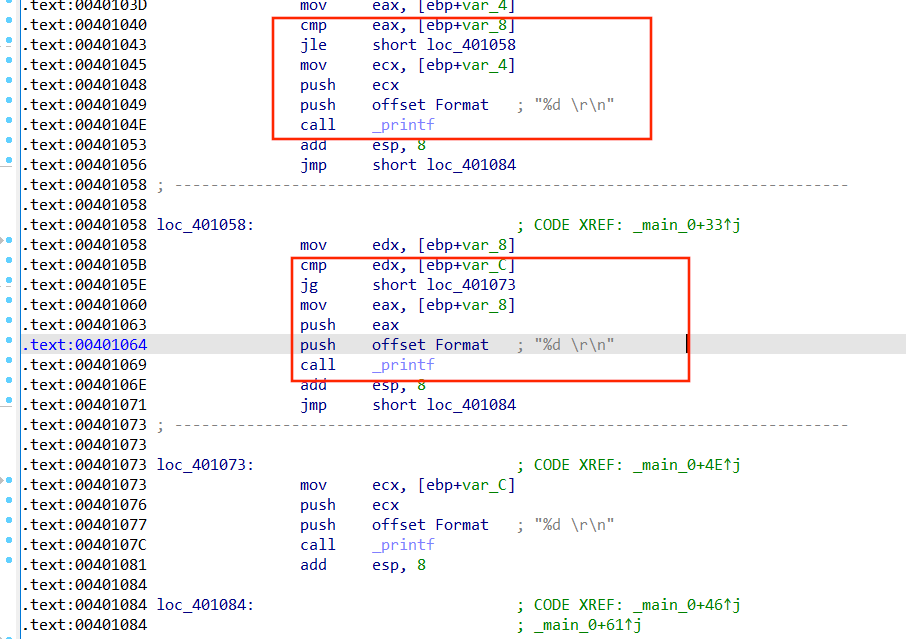

我们来看关键的反汇编代码，如下：

.text:00401028                 mov     [ebp+var_4], 0
.text:0040102F                 mov     [ebp+var_8], 1
.text:00401036                 mov     [ebp+var_C], 2

以上三行反汇编代码为对定义变量的初始化，其余反汇编代码可以分为三部分来观察，前两段代码都有cmp/jxx/printf /jmp这些指令特征，这就是if…else…的特征所在。

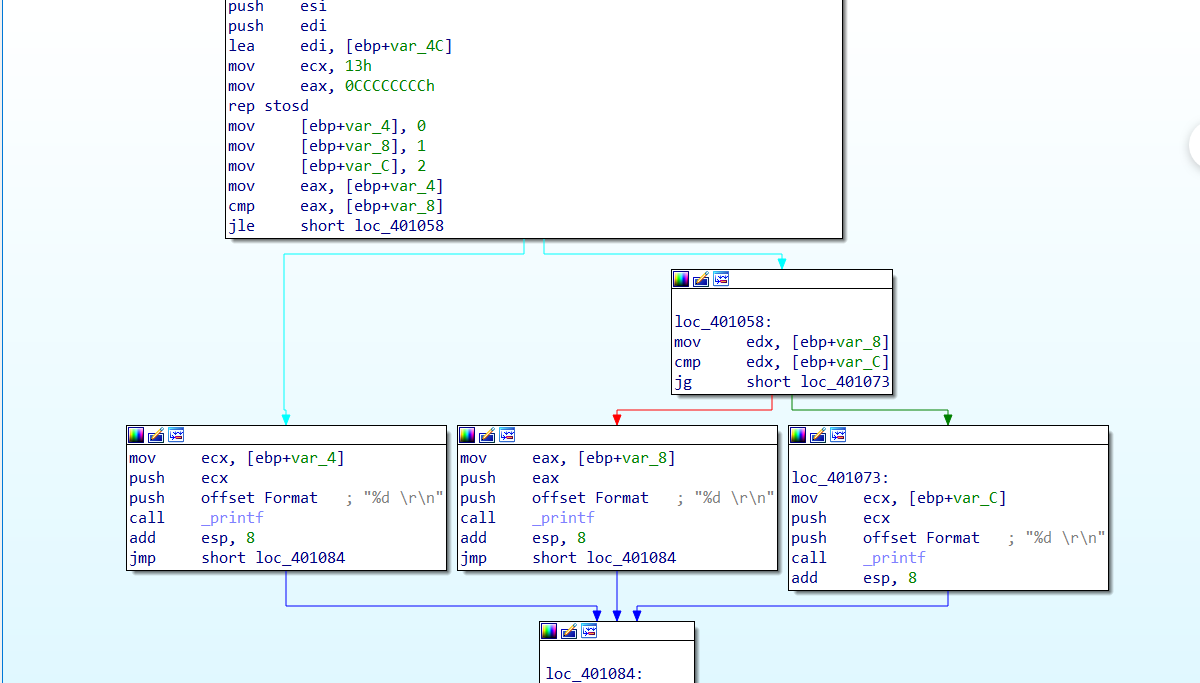

观察IDA绘制的反汇编流程图

在反汇编中，C语言代码中”>”对应的是jle(小于等于则跳转),”<=”在反汇编中对应的是jg(大于则跳转)，反汇编代码与C语言中比较是相反的。只有当jxx指令没有发生跳转，才执行jxx到jmp之间的指令，否则会进行跳转。

简单阐述一下上图：

C语言的if判断反汇编代码，如下

jle     short loc_401058
.text:00401045                 mov     ecx, [ebp+var_4]
.text:00401048                 push    ecx
.text:00401049                 push    offset Format   ; "%d \r\n"
.text:0040104E                 call    _printf
.text:00401053                 add     esp, 8
.text:00401056                 jmp     short loc_401084

这里如果jle(小于等于)符合条件，则跳转到loc_401058，执行else if判断语句，若不符合则执行jle到jmp之间的指令，并最后跳转到401084地址，代表这判断结束，程序结束。

else if判断反汇编代码，如下

.text:0040105E                 jg      short loc_401073
.text:00401060                 mov     eax, [ebp+var_8]
.text:00401063                 push    eax
.text:00401064                 push    offset Format   ; "%d \r\n"
.text:00401069                 call    _printf
.text:0040106E                 add     esp, 8
.text:00401071                 jmp     short loc_401084

如果jg(大于)符合条件，则跳转到401073地址处执行else语句，否则就执行其语句，最后依然跳转到401084地址，退出程序。

结构小结

if…else…结构与反汇编代码的对应结构如下：

; 初始化变量
mov xxxx,xxxx
mov xxxx,xxxx


_if:
    ;比较跳转
    cmp xxxx,xxxx
    jxx _else_if
    ;一系列指令（不符合执行一系列指令，符合即调转else_if）
    ......
    jmp _if_else结束位置
_else_if:
    ; 比较跳转
    mov xxx,xxx
    cmp xxx,xxx
    jxx _else（不符合执行一系列指令，符合即调转_else）
    .....
    jmp _if_else结束位置
_else:
    ;一系列指令
    ......

switch结构分支

编写个简单的Switch结构分支

#include<stdio.h>

int main()
{
   int nNum=0;
   scanf("%d",&nNum);
   switch(nNum)
   {
   case 1:
	   {
		   printf("1 \r\n");
		   break;
	   }
   case 2:
	   {
		   printf("2 \r\n");
		   break;
	   }
   case 3:
	   {
		   printf("3 \r\n");
		   break;
	   }
   case 4:
	   {
		   printf("4 \r\n");
		   break;
	   }
   default:
	   {
		   printf("default \r\n");
		   break;
	   }
   }
   return 0;
}

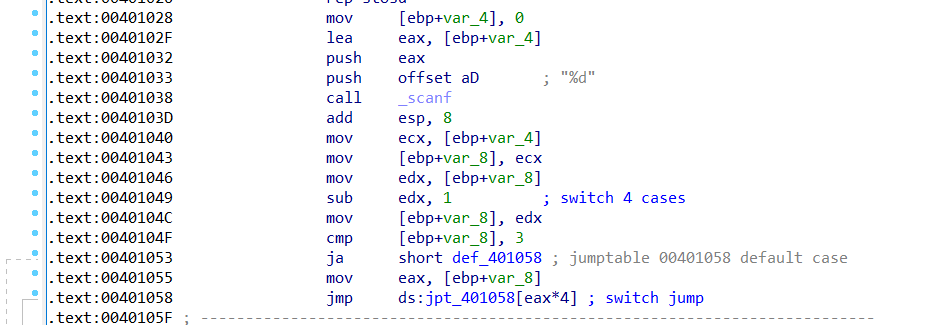

直接来看下关键代码，如下

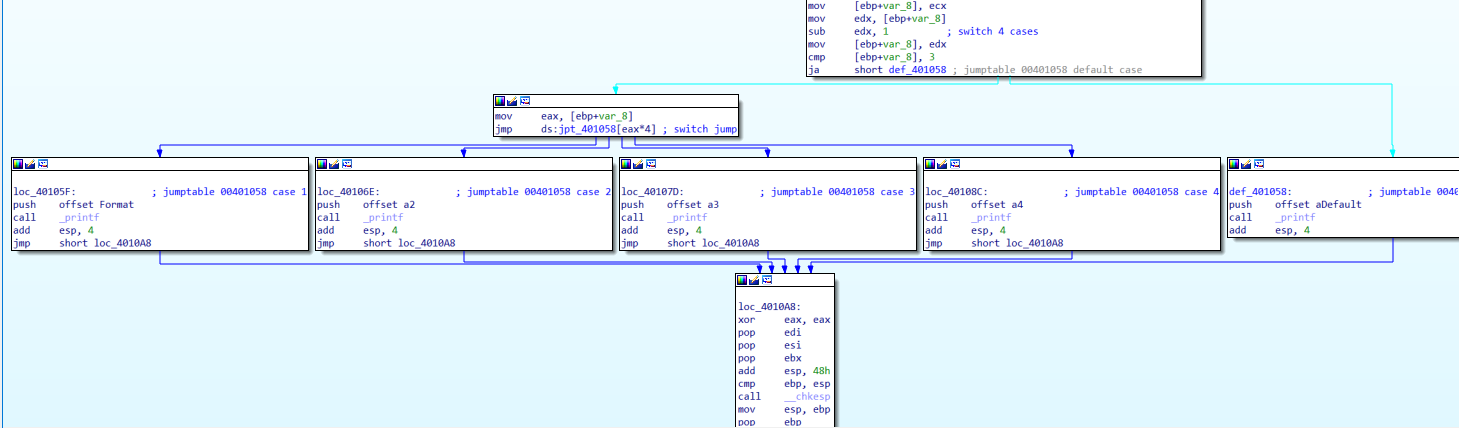

Switch流程分支图如下

观察可以得到左边的四个分支为case分支，右边那个为default部分。

我们先来看下scanf()函数部分反汇编代码

.text:00401028                 mov     [ebp+var_4], 0
.text:0040102F                 lea     eax, [ebp+var_4]
.text:00401032                 push    eax
.text:00401033                 push    offset aD       ; "%d"
.text:00401038                 call    _scanf
.text:0040103D                 add     esp, 8

这里的var_4就是nNum变量，首先使用mov为nNum变量赋值，然后将其地址送入ecx寄存器，然后通过调用scanf()函数,nNum接受用户输入，函数调用完后将esp恢复到调用前

接受用户输入后，就进入了Switch()分支的部分，反汇编代码如下：

.text:00401040                 mov     ecx, [ebp+var_4]
.text:00401043                 mov     [ebp+var_8], ecx
.text:00401046                 mov     edx, [ebp+var_8]
.text:00401049                 sub     edx, 1          ; switch 4 cases
.text:0040104C                 mov     [ebp+var_8], edx
.text:0040104F                 cmp     [ebp+var_8], 3
.text:00401053                 ja      short def_401058 ; jumptable 00401058 default case
.text:00401055                 mov     eax, [ebp+var_8]
.text:00401058                 jmp     ds:jpt_401058[eax*4] ; switch jump

从00401040到00401053地址之间的代码是为了对nNum变量进行判断，若nNum-1的值大于3，则跳转到401058地址(default语句)，如不符合则执行Case语句。这就是流程图被分为两个部分的原因。

接下来我们来看看要执行的case分支，代码如下：

.text:00401055                 mov     eax, [ebp+var_8]
.text:00401058                 jmp     ds:jpt_401058[eax*4] ; switch jump

将var_8的值传递给eax寄存器，然后跳转jpt_401058[eax* 4],像是一个数组，数组下标由eax寄存器进行寻址。

jpt_401058处的内容如下：

04010BB jpt_401058      dd offset loc_40105F    ; DATA XREF: _main_0+48↑r
.text:004010BB                 dd offset loc_40106E    ; jump table for switch statement
.text:004010BB                 dd offset loc_40107D
.text:004010BB                 dd offset loc_40108C
.text:004010CB                 align 40h

其内容为4个连续的标号地址，为40105F、40106E、40107D、40108C，分别对应4个Case的代码，通过var_8中对应的值进行访问。

结构小结

Switch结构分支通过一次比较就可分为case和default两个流程，在case分支中，通过将传入变量的值为跳转数组下标来访问对应case子分支的执行语句。
